Infrarood schakelkast

Het apparaat is bedoeld als schakelsysteem met behulp van een hulpschakelaar, druktoets, of éénfunctieschakelaars met jackkabel voor aansluiting aan om het even welk elektrisch apparaat op het gewone elektriciteitsnet.
Dit maakt het in- en uitschakelen dus mogelijk met hulpschakelaars voor mensen met een moeilijke motoriek.
Bijvoorbeeld voor het in-en uitschakelen van jouw TV, koffiezet, radio met een speciale hulpschakelaar.
Het apparaat kan aan de muur gemonteerd worden of is ook gewoon los verplaatsbaar.
Het apparaat moet wel ingeplugd zijn in het stopcontact en verbonden met betreffende toestel (vb. TV) en de speciale schakelaar met een jackkabel.

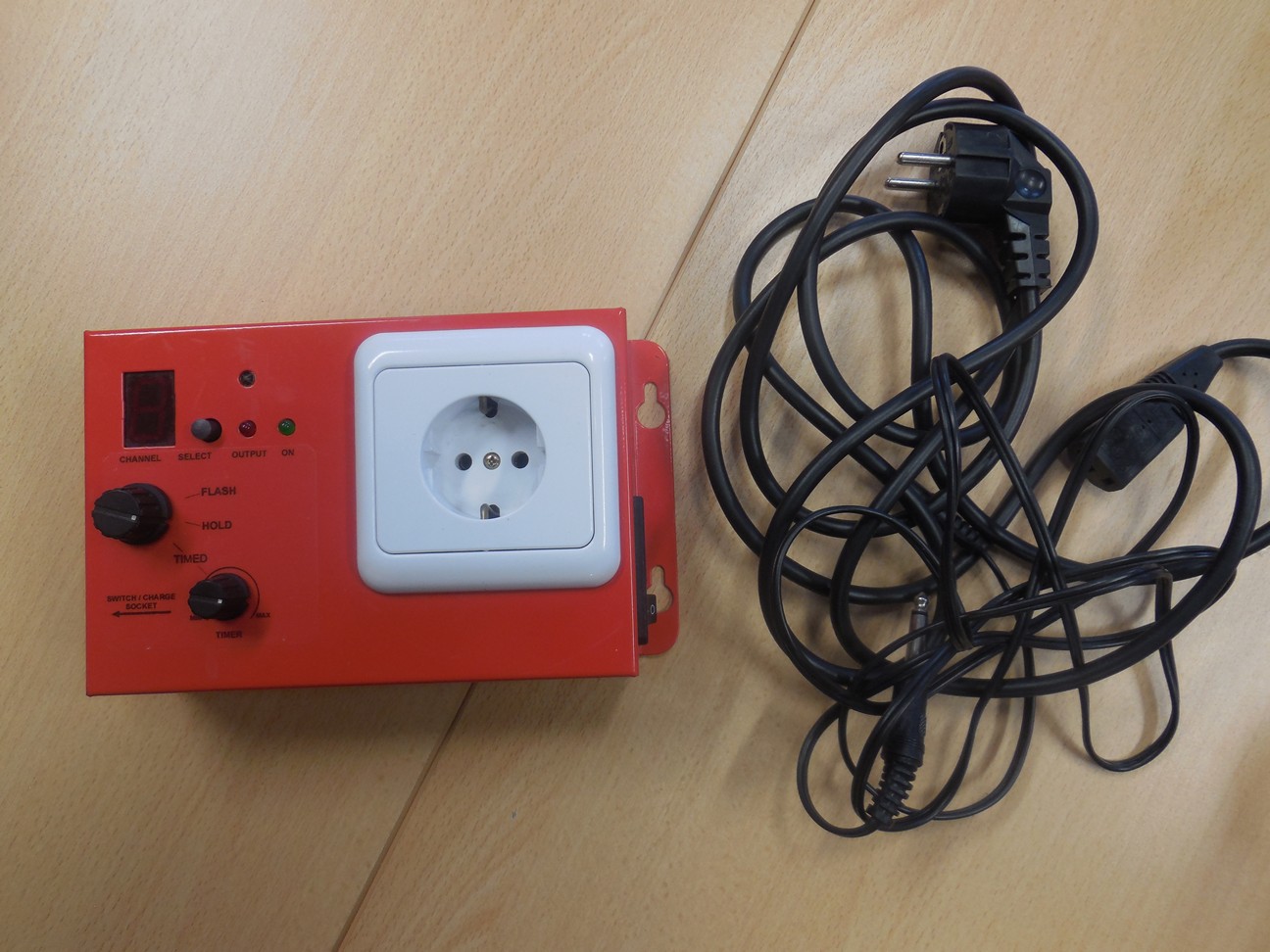

Links bovenaan is er een scherm waar de kanaalselectie zichtbaar is en daarnaast zie je de zwarte kanaalselectiedrukknop. Rechts zie je het rode lampje, het toont de 115 volt aan.
Het groene lampje links duidt de 230 volt aan en dat het apparaat aangesloten is en gevoed wordt met stroom.
Hierboven merk je de ontvangstcel via het infra-rood oog.
De grote zwarte draaiknop links is de functieknop en de kleine draaknop eronder is de knop voor de timerinstelling.
Rechts zijdelings zie je de ingang voor het inpluggen van een jackkabel.
Dit is voor de aansluiting aan een hanteerbare schakelaar van jouw keuze.
Zijdelings rechts zie je het stopcontact voor aansluiting van de voedingskabel aan het elektriciteitsnet en de aan- en uitknop van het toetel. Instructies voor het gebruik van infra-rode schakelaars Verbind het apparaat met de voedingskabel aan het elektriciteitsnet en schakel de aan- en uitknop van het toestel op “aan”.
Het groene lampje zal branden en het scherm zal 0 aanduiden.
Met de kanaalselectiedrukknop kan je elk keer als je de knop indrukt de waarde met 1 tot 9 doen stijgen, tot 9 is bereikt, een verdere druk zal dan terug naar 1 gaan, niet naar “0” tenzij je het apparaat terug afzet.
Draai de timerknop kloksgewijs tot het maximum en een “C” zal op het scherm verschijnen.
De C betekent “continuous”= voortdurend.
Op hetzelfde moment zal het rode lampje branden aanduidend dat het apparaat de stroom toelaat naar de uitgangskabel welke kan verbonden worden aan met om het even welk schakelsysteem. Draai de timer naar het minimum en plug een jackkabel in, zijdelings rechts, van het apparaat en verbindt hem met om het even welke schakelaar.
Op het scherm zal dan een “ P” verschijnen van plug.
Het inbrengen van de jack stelt de infra-rood ontvanger buiten gebruik zodat geen enkele kanaalinstelling noodzakelijk is.
De jack heeft verschillende bedoelingen: dit is de ingang als je gebruik maakt van verbindingen met apparaten zij voedt de batterijen in de infra-rood verbonden apparaten ook als je ze bedient dit is ook de ingang voor verbindingen met andere apparaten die niet op infra-rood functioneren Plug om het even welke infra-rood schakelaar aan het andere eind van de kabel en schakel in.
Activeer deze schakelaar zoals reeds vooraf beschreven.
De rode lamp zal branden en de voedingskabel naar het toestel zal stromen krijgen.
Bedien de grote knop met drie mogelijkheden: flash: de rode lamp zal branden van het moment dat je de schakelaar activeert hold: de rode lamp zal branden van op het moment dat je de schakelaar klikt maar bij de volgende klik zal de schakelaar terug uitgaan getimed: de rode lamp zal tussen 5 seconden en 2 minuten branden afhankelijk van de positie de kleinere zwarte knop (de tijdsregelaar) Als de schakelaars van ongeladen batterijen zijn voorzien zal het ogenblikkelijk gebruik van het infrarood-systeem niet mogelijk zijn zonder ze voor op te laden.
Ingeval de batterijen een korte tijd zijn opgeladen zet je de schakelaar aan en ontkoppel je de kabel aan beide uiteinden.
Schakel de schakelaar terug in en constateer het kanaalnummer (1-9).
Kies dezelfde nummer op het scherm door op de kanaalknop te drukken.
Activeer de schakelaar.
Het rode lampje zal nu branden maar je moet de kabel niet verbinden.
Als de batterijen voldoende geladen zijn kan je apparaten bedienen die 10 meter van jou verwijderd zijn.
